H.BOX3

H.BOX

IL MONOBLOCCO PER TAPPARELLA CON CASSONETTO A SCOMPARSA

H.BOX è un monoblocco per tapparelle rivoluzionario. Si differenzia dai monoblocchi tradizionali che presentano il cassonetto a vista, poco elegante e soggetto a spifferi d’aria. Il nostro sistema H.BOX, dal desing innovativo è dotato di un cassonetto invisibile completamente integrato nella muratura e realizzato con componenti isolanti e antispiffero. I pannelli in poliuretano delle pareti interne ed esterne, i tappi laterali in ABS, il pannello del tetto in PVC e il pannello di chiusura inferiore, sono gli elementi che danno al sistema H.BOX caratteristiche termiche eccezionali. Il cassonetto è predisposto agli accessori per il funzionamento manuale e motorizzato di tutti i tipi di tapparella anche orientabile di ultima generazione.

I prodotti H.BOX vengono forniti sia assemblati che disassemblati

La posizione dell’infisso e la struttura delle spalle laterali, determinano le 4 varianti al monoblocco con cassonetto a scomparsa:

H.BOX1 – H.BOX 2 – H.BOX 3 – H.BOX 4

H.BOX3 - IL MONOBLOCCO PER TAPPARELLE CON CASSONETTO A SCOMPARSA SPALLA A RASARE - FILOMURO

Cassonetto Standard

Cassonetto Ristrutturazione

Tutti i sistemi H.BOX vengono prodotti in due versioni:

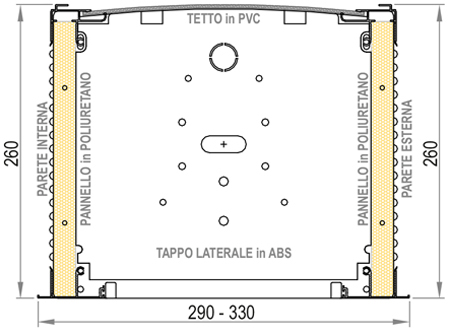

Versione STANDARD
COLLOCATO A FORO VUOTO
(2 elementi in poliuretano - 1 elemento in PVC)

Base allineata per Monoblocco con serramento a filomuro
H.BOX3 – Art. APM2933F

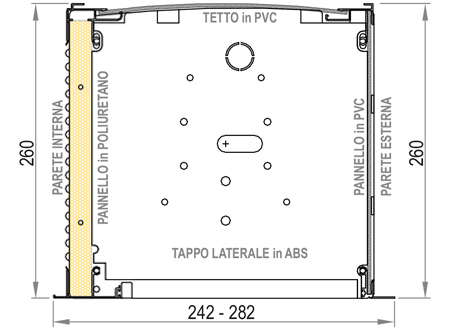

Versione RISTRUTTURAZIONE
COLLOCATO DOVE ESISTE UNA STRUTTURA EDILIZIA DAVANTI AL CASSONETTO
(1 elementi in poliuretano - 2 elemento in PVC)

Base allineata per Monoblocco con serramento a filomuro
H.BOX3 – Art. APMR2428F

Filomuro - Spalla a rasare

La posizione dell’infisso e la struttura delle spalle laterali, determinano la variante del monoblocco con cassonetto a scomparsa:

DESCRIZIONE SPALLA E PARTICOLARI TECNICI

La spalla del sistema H.BOX3 è realizzata da tre componenti principali:
– profilo preliminare portaguida in alluminio estruso lega 6060 grezzo
– profilo guida in alluminio estruso lega 6060.
– profilo RAPIDO A in acciaio zincato con battuta infisso variabile.
La caratteristica principale del sistema H.BOX3 è la linea di rasatura alla posa in opera, compresa tra il profilo preliminare e il profilo RAPIDO A, collegati tra loro con OMEGA di giunzione in acciaio zincato. Con L’OMEGA di giunzione si ottengono le seguenti misure:
– 230mm per i cassonetti standard 290mm e ristrutturazione 242mm
– 270mm per i cassonetti standard 330mm e ristrutturazione 282mm
Il profilo guida scorrimento tapparella è munito di alloggi per spazzolini antivibrazione e viene fornita nella colorazione standard RAL 9010 – 1013 – 8017. Viene applicato ad opera finita.

Le spalle sopra descritte, assemblate con gli accessori in dotazione e collegate al cassonetto descritto sopra realizzano il monoblocco a scomparsa per tapparella H.BOX3

Il cassetto ispezionabile, posizionato tra serramento e tapparella, è chiuso da un pannello in PVC da 8mm corredato di spazzolini

L’ISTITUTO SPERIMENTALE PER L’EDILIZIA (ISTEDIL)

attraverso la normativa di riferimento: UNI EN ISO 10077-2 ed il Programma di calcolo: FLIXO 6.00.492.1 certifica che, in data 28.01.2013, il cassonetto per serramenti H.BOX3 risulta coerente alla trasmittanza termica del telaio (UNI EN ISO 10077-2).
