H.BOX2

H.BOX

IL MONOBLOCCO PER TAPPARELLA CON CASSONETTO A SCOMPARSA

H.BOX è un monoblocco per tapparelle rivoluzionario. Si differenzia dai monoblocchi tradizionali che presentano il cassonetto a vista, poco elegante e soggetto a spifferi d’aria. Il nostro sistema H.BOX, dal desing innovativo è dotato di un cassonetto invisibile completamente integrato nella muratura e realizzato con componenti isolanti e antispiffero. I pannelli in poliuretano delle pareti interne ed esterne, i tappi laterali in ABS, il pannello del tetto in PVC e il pannello di chiusura inferiore, sono gli elementi che danno al sistema H.BOX caratteristiche termiche eccezionali. Il cassonetto è predisposto agli accessori per il funzionamento manuale e motorizzato di tutti i tipi di tapparella anche orientabile di ultima generazione.

La posizione dell’infisso e la struttura delle spalle laterali, determinano le 4 varianti al monoblocco con cassonetto a scomparsa:

H.BOX1 – H.BOX 2 – H.BOX 3 – H.BOX 4

H.BOX2 - IL MONOBLOCCO PER TAPPARELLE CON CASSONETTO A SCOMPARSA SPALLA IN ALLUMINIO TERMICA - BATTUTA TELESCOPICA 70/40mm - FILOMURO

Cassonetto Standard

Cassonetto Ristrutturazione

Tutti i sistemi H.BOX vengono prodotti in due versioni:

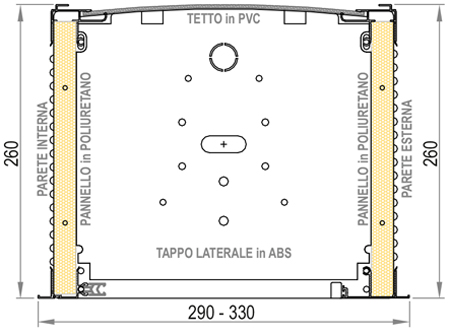

Versione STANDARD
COLLOCATO A FORO VUOTO
(2 elementi in poliuretano - 1 elemento in PVC)

Base allineata per Monoblocco con serramento a filomuro
H.BOX2 – Art. APM2933FT

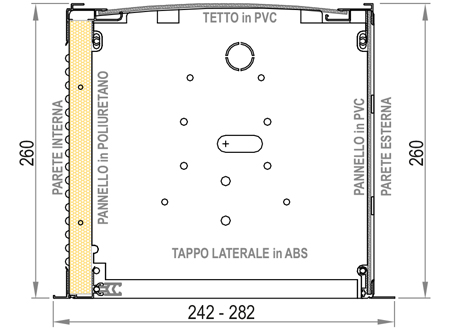

Versione RISTRUTTURAZIONE
COLLOCATO DOVE ESISTE UNA STRUTTURA EDILIZIA DAVANTI AL CASSONETTO
(1 elementi in poliuretano - 2 elemento in PVC)

Base allineata per Monoblocco con serramento a filomuro
H.BOX2 – Art. APMR2428FT

Filomuro

La posizione dell’infisso e la struttura delle spalle laterali, determinano la variante del monoblocco con cassonetto a scomparsa:

DESCRIZIONE SPALLA E PARTICOLARI TECNICI

La spalla termica del sistema H.BOX2 è realizzata in alluminio estruso lega 6060 misto polistirolo con taglio termico in PA, verniciata nei colori standard a richiesta. La spalla termica CERTIFICATA è stata creata per serramenti ad alto coefficiente di isolamento termico. Essa presenta, infatti, un taglio termico in Poliammide (PA) che separa l’alloggio serramento dai flussi esterni di aria fredda e un pannello in polistirolo pre-incollato che la separa dalla muratura. E’ composta da una guida di scorrimento tapparella munita di alloggi per spazzolini antivibrazione e di profilo telescopico montato per compensarne la battuta. Viene realizzata in due misure standard utilizzate per i cassonetti standard 290 – 330mm e per cassonetti ristrutturazione 242 – 282mm. Un profilo in polistirolo sagomato protegge fino a opera finita la parte a vista della spalla verniciata, da eventuali danni che possono verificarsi durante il trasporto o la messa in opera.

Le spalle sopra descritte, assemblate con gli accessori in dotazione e collegate al cassonetto descritto sopra, realizzano il monoblocco a scomparsa per tapparella H.BOX2

Il cassetto ispezionabile tra serramento e tapparella, alla base del cassonetto è chiuso, da un profilo in alluminio corredato di spazzolini e curato agli angoli da tappi chiudispiffero.

L’ISTITUTO SPERIMENTALE PER L’EDILIZIA (ISTEDIL)

attraverso la normativa di riferimento: UNI EN ISO 10077-2 ed il Programma di calcolo: FLIXO 6.00.492.1 certifica che, in data 28.01.2013, il cassonetto per serramenti H.BOX2 risulta coerente alla trasmittanza termica del telaio (UNI EN ISO 10077-2).

L’ISTITUTO SPERIMENTALE PER L’EDILIZIA

attraverso la normativa di riferimento: UNI EN ISO 10077-2 ed il Programma di calcolo: FLIXO 6.00.492.1 certifica che, in data 28.01.2013, la spalla per cassonetti con taglio termico unita ad un telaio per serramenti H.BOX2 risulta coerente alla trasmittenza termica del telaio (UNI EN ISO 10077-2).
