H.BOX1

H.BOX

IL MONOBLOCCO PER TAPPARELLA CON CASSONETTO A SCOMPARSA

H.BOX è un monoblocco per tapparelle rivoluzionario. Si differenzia dai monoblocchi tradizionali che presentano il cassonetto a vista, poco elegante e soggetto a spifferi d’aria. Il nostro sistema H.BOX, dal desing innovativo è dotato di un cassonetto invisibile completamente integrato nella muratura e realizzato con componenti isolanti e antispiffero. I pannelli in poliuretano delle pareti interne ed esterne, i tappi laterali in ABS, il pannello del tetto in PVC e il pannello di chiusura inferiore, sono gli elementi che danno al sistema H.BOX caratteristiche termiche eccezionali. Il cassonetto è predisposto agli accessori per il funzionamento manuale e motorizzato di tutti i tipi di tapparella anche orientabile di ultima generazione.

La posizione dell’infisso e la struttura delle spalle laterali, determinano le 4 varianti al monoblocco con cassonetto a scomparsa:

H.BOX1 – H.BOX 2 – H.BOX 3 – H.BOX 4

H.BOX1 - IL MONOBLOCCO PER TAPPARELLE CON CASSONETTO A SCOMPARSA SPALLA IN ALLUMINIO 120mm - CENTROMURO

Cassonetto Standard

Cassonetto Ristrutturazione

Tutti i sistemi H.BOX vengono prodotti in due versioni:

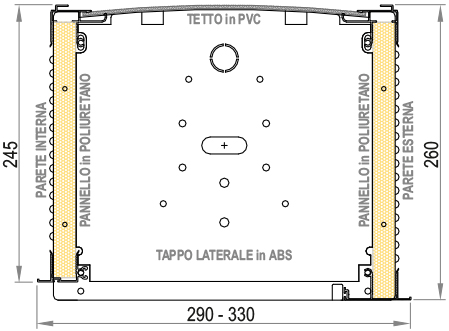

Versione STANDARD
COLLOCATO A FORO VUOTO
(2 elementi in poliuretano - 1 elemento in PVC)

Base sbalzata per Monoblocco con serramento a centromuro
H.BOX1 – Art. APM2933

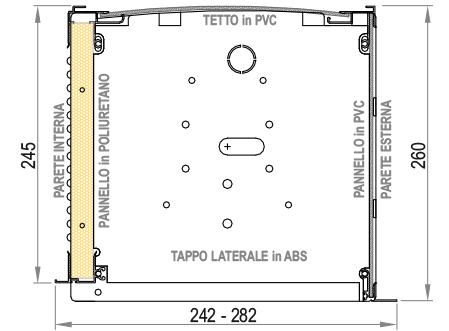

Versione RISTRUTTURAZIONE
COLLOCATO DOVE ESISTE UNA STRUTTURA EDILIZIA DAVANTI AL CASSONETTO
(1 elemento in poliuretano - 2 elementi in PVC)

Base sbalzata per Monoblocco con serramento a centromuro
H.BOX1 – Art. APMR2428

Centromuro

La posizione dell’infisso e la struttura delle spalle laterali, determinano la variante del monoblocco con cassonetto a scomparsa:

DESCRIZIONE SPALLA E PARTICOLARI TECNICI

La spalla del sistema H.BOX1 è realizzata in alluminio estruso lega 6060, verniciata nei colori a richiesta. La spalla è costituita da una guida di scorrimento tapparella munita di alloggi per spazzolini antivibrazione e della battuta alloggio serramento da 39mm con la possibilità di aumentarla, con passo di 10mm, utilizzando l’apposito profilo a scatto opzionale. Un profilo in polistirolo appositamente sagomato protegge fino a opera finita la parte a vista della spalla verniciata, da eventuali danni che possono verificarsi durante il trasporto o la messa in opera.

Le spalle sopra descritte, assemblate con gli accessori in dotazione e collegate al cassonetto descritto sopra, realizzano il monoblocco a scomparsa per tapparella H.BOX1

Il cassetto ispezionabile dalla parte interna del serramento, alla base del cassonetto è chiuso, a scorrimento, da un pannello in PVC da 10mm su guida corredata di spazzolino antispiffero e curato agli angoli da tappi chiudispiffero.

L’ISTITUTO SPERIMENTALE PER L’EDILIZIA (ISTEDIL)

attraverso la normativa di riferimento: UNI EN ISO 10077-2 ed il Programma di calcolo: FLIXO 6.00.492.1 certifica che, in data 28.01.2013, il cassonetto per serramenti H.BOX1 risulta coerente alla trasmittanza termica del telaio (UNI EN ISO 10077-2).
